ಹೈ ಕರೆಂಟ್ KW ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್ ತಾಪಮಾನ ನಿಯಂತ್ರಣ ಸ್ವಿಚ್

ಹೈ ಕರೆಂಟ್ KW ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್ ತಾಪಮಾನ ನಿಯಂತ್ರಣ ಸ್ವಿಚ್

1. ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್ ಅಪ್ಲಿಕೇಶನ್

KW ಸರಣಿಯ ಉಷ್ಣ ರಕ್ಷಕವು ತಾಪಮಾನ-ಸಂವೇದನಾ ಗುಣಲಕ್ಷಣಗಳೊಂದಿಗೆ ಉತ್ಪನ್ನವಾಗಿದೆ. ಉತ್ಪನ್ನವು ಸುಧಾರಿತ ರಚನೆ, ಸಣ್ಣ ಗಾತ್ರ, ಸೂಕ್ಷ್ಮ ಕ್ರಿಯೆ, ದೊಡ್ಡ ವಿದ್ಯುತ್ ಆಘಾತ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ಗುಣಲಕ್ಷಣಗಳನ್ನು ಹೊಂದಿದೆ. ಇದನ್ನು ಗೃಹಬಳಕೆಯ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳು, ವಿದ್ಯುತ್ ತಾಪನ ಉಪಕರಣಗಳು ಮತ್ತು ಪ್ರತಿದೀಪಕ ದೀಪ ನಿಲುಭಾರಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ಗಳು, ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ಗಳು, ಆಟೋಮೋಟಿವ್ ಮೋಟಾರ್ಗಳು, ಇಂಟಿಗ್ರೇಟೆಡ್ ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ಸಾಮಾನ್ಯ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳಿಗೆ ಮಿತಿಮೀರಿದ ರಕ್ಷಣೆ.

2. ಉಷ್ಣ ರಕ್ಷಕ ರಚನೆ

2.1 ಔಟ್ಲೈನ್: ರಚನೆ ಮತ್ತು ರೇಖಾಚಿತ್ರಗಳು

2.2 ಕಂಡಕ್ಟರ್:	ಟಿನ್ ಮಾಡಿದ ತಾಮ್ರದ ಕೋರ್ ತಂತಿ, ನಿರೋಧನ ಪದರವನ್ನು ಪಾಲಿಥಿಲೀನ್ ವಸ್ತು, ಸಿಲಿಕೋನ್ ವಸ್ತುಗಳಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ ಮತ್ತು UL ಪ್ರಮಾಣೀಕೃತ ತಂತಿಯನ್ನು ಹೊಂದಿದೆ; .
2.3 ಶೆಲ್:	PBT engineering plastic shell or metal shell with nickel and zinc alloy plating;
2.4 ತೋಳಿನ ವಸ್ತು:	ಪಿಇಟಿ ಪಾಲಿಯೆಸ್ಟರ್ ಇನ್ಸುಲೇಟಿಂಗ್ ಸ್ಲೀವ್ ಅಥವಾ ಪಿಇ ಟೈಪ್ ಸ್ಲೀವ್, ಇದು ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ಕಾರ್ಯಕ್ಷಮತೆಯ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ.

3. ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್ ಕಾರ್ಯಕ್ಷಮತೆ

3.1 ರೇಟೆಡ್ ಕರೆಂಟ್:

ವೋಲ್ಟೇಜ್ವೋಲ್ಟೇಜ್ 12V-DC 24V-DC 120V-AC 250V-AC

ಪ್ರಸ್ತುತ ಪ್ರಸ್ತುತ 12A 10A 8A 6A 5A

3.2 ಆಪರೇಟಿಂಗ್ ತಾಪಮಾನ: 60°C-160°C, ಸಹಿಷ್ಣುತೆ ±5°C

3.3 ಸೀಸದ ತಂತಿ ಕರ್ಷಕ ಪರೀಕ್ಷೆ: ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್‌ನ ಸೀಸದ ತಂತಿಯು 50N ಗಿಂತ ಹೆಚ್ಚಿನ ಅಥವಾ ಸಮಾನವಾದ ಕರ್ಷಕ ಬಲವನ್ನು 1 ನಿಮಿಷಕ್ಕೆ ಒಡೆಯುವಿಕೆ ಅಥವಾ ಸಡಿಲಗೊಳಿಸುವಿಕೆ ಇಲ್ಲದೆ ತಡೆದುಕೊಳ್ಳುವ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿರಬೇಕು.

3.4 ನಿರೋಧನ ವೋಲ್ಟೇಜ್:

ಎ. ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್ ಥರ್ಮಲ್ ಡಿಸ್ಕನೆಕ್ಷನ್ ನಂತರ ವೈರಿಂಗ್ ನಡುವಿನ AC660V, 50Hz ಪರ್ಯಾಯ ಪ್ರವಾಹವನ್ನು ತಡೆದುಕೊಳ್ಳುವ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿರಬೇಕು ಮತ್ತು ಪರೀಕ್ಷೆಯು ಸ್ಥಗಿತ ಫ್ಲ್ಯಾಷ್‌ಓವರ್ ಇಲ್ಲದೆ 1ನಿಮಿಷದವರೆಗೆ ಇರುತ್ತದೆ;

ಬಿ. ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್‌ನ ಟರ್ಮಿನಲ್ ಲೀಡ್ ಮತ್ತು ಇನ್ಸುಲೇಟಿಂಗ್ ಸ್ಲೀವ್‌ನ ಮೇಲ್ಮೈ ಅಥವಾ ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್‌ನ ಮೇಲ್ಮೈ AC1500V, 50Hz ಪರ್ಯಾಯ ಪ್ರವಾಹವನ್ನು 1ನಿಮಿಷದವರೆಗೆ ಸ್ಥಗಿತ ಫ್ಲ್ಯಾಷ್‌ಓವರ್ ಇಲ್ಲದೆ ತಡೆದುಕೊಳ್ಳುತ್ತದೆ;

3.5 ನಿರೋಧನ ಪ್ರತಿರೋಧ: ಸಾಮಾನ್ಯ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ, ತಂತಿ ಮತ್ತು ಇನ್ಸುಲೇಟಿಂಗ್ ಸ್ಲೀವ್ ನಡುವಿನ ನಿರೋಧನ ಪ್ರತಿರೋಧವು 100MQ ಗಿಂತ ಹೆಚ್ಚಾಗಿರುತ್ತದೆ. (ಬಳಸಲಾದ ಮೀಟರ್ DC500V ನಿರೋಧನ ಪ್ರತಿರೋಧ ಮೀಟರ್)

3.6 ಸಂಪರ್ಕ ಪ್ರತಿರೋಧ: ಸಂಪರ್ಕಗಳನ್ನು ಮುಚ್ಚಿದಾಗ ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್‌ನ ಸಂಪರ್ಕ ಪ್ರತಿರೋಧವು 50mQ ಗಿಂತ ಹೆಚ್ಚಿರಬಾರದು.

3.7 ಶಾಖ ನಿರೋಧಕ ಪರೀಕ್ಷೆ: ಉತ್ಪನ್ನವನ್ನು 96 ಗಂಟೆಗಳ ಕಾಲ 150"C ಪರಿಸರದಲ್ಲಿ ಇರಿಸಲಾಗುತ್ತದೆ.

3.8 ತೇವಾಂಶ ನಿರೋಧಕ ಪರೀಕ್ಷೆ: ಉತ್ಪನ್ನವನ್ನು 40C ಪರಿಸರದಲ್ಲಿ ಇರಿಸಲಾಗುತ್ತದೆ ಮತ್ತು 48 ಗಂಟೆಗಳ ಕಾಲ ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆ 95%.

3.9 ಉಷ್ಣ ಆಘಾತ ಪರೀಕ್ಷೆ: ಉತ್ಪನ್ನವನ್ನು ಪರ್ಯಾಯವಾಗಿ 150 ° C ಮತ್ತು -20 ° C ಪರಿಸರದಲ್ಲಿ ಪ್ರತಿ 30 ನಿಮಿಷಗಳ ಕಾಲ ಒಟ್ಟು 5 ಚಕ್ರಗಳಿಗೆ ಇರಿಸಲಾಗುತ್ತದೆ.

3.10 ಆಂಟಿ-ಕಂಪನ ಪರೀಕ್ಷೆ: ಉತ್ಪನ್ನವು 1.5mm ವೈಶಾಲ್ಯವನ್ನು ತಡೆದುಕೊಳ್ಳಬಲ್ಲದು, 10-55HZ ಆವರ್ತನ ಬದಲಾವಣೆ, 3-5 ನಿಮಿಷಗಳ ಸ್ಕ್ಯಾನಿಂಗ್ ಬದಲಾವಣೆಯ ಅವಧಿ, ಮತ್ತು ಕಂಪನ ದಿಕ್ಕುಗಳು X, Y, Z ಮತ್ತು 2 ಕ್ಕೆ ಪ್ರತಿ ದಿಕ್ಕಿನಲ್ಲಿ ನಿರಂತರ ಕಂಪನ ಗಂಟೆಗಳು.

3.11 ಡ್ರಾಪ್ ಪರೀಕ್ಷೆ: ಉತ್ಪನ್ನವು 200 ಮಿಮೀ ಎತ್ತರದಿಂದ 1 ಬಾರಿ ಬಿಡಲು ಉಚಿತವಾಗಿದೆ.

3.12 ಸಂಕೋಚನ ಪ್ರತಿರೋಧ: ಉತ್ಪನ್ನವನ್ನು ಮೊಹರು ಮಾಡಿದ ತೈಲ ತೊಟ್ಟಿಯಲ್ಲಿ ಮುಳುಗಿಸಿ, 2Mpa ಒತ್ತಡವನ್ನು ಅನ್ವಯಿಸಿ ಮತ್ತು ಅದನ್ನು 24 ಗಂಟೆಗಳ ಕಾಲ ಇರಿಸಿ.

3.13 ಜೀವನ: ಉತ್ಪನ್ನದ ಜೀವನ ≥ 10,000 ಬಾರಿ

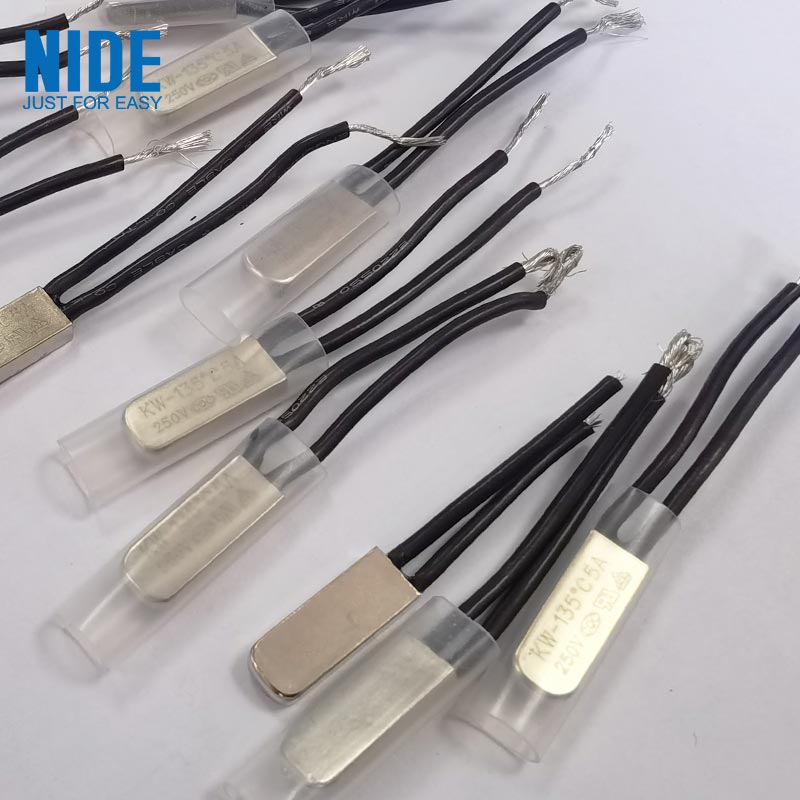

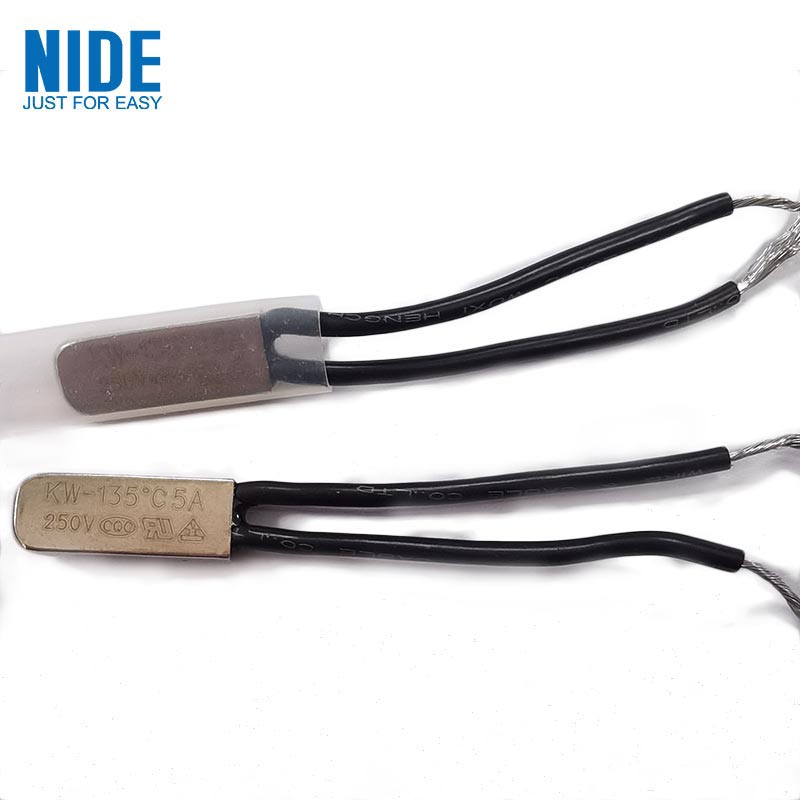

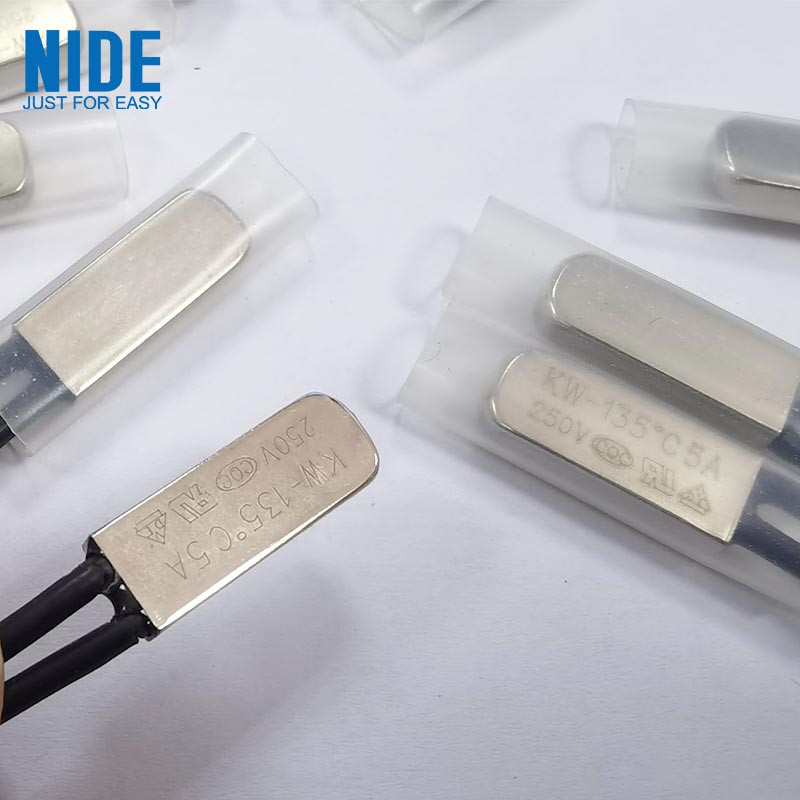

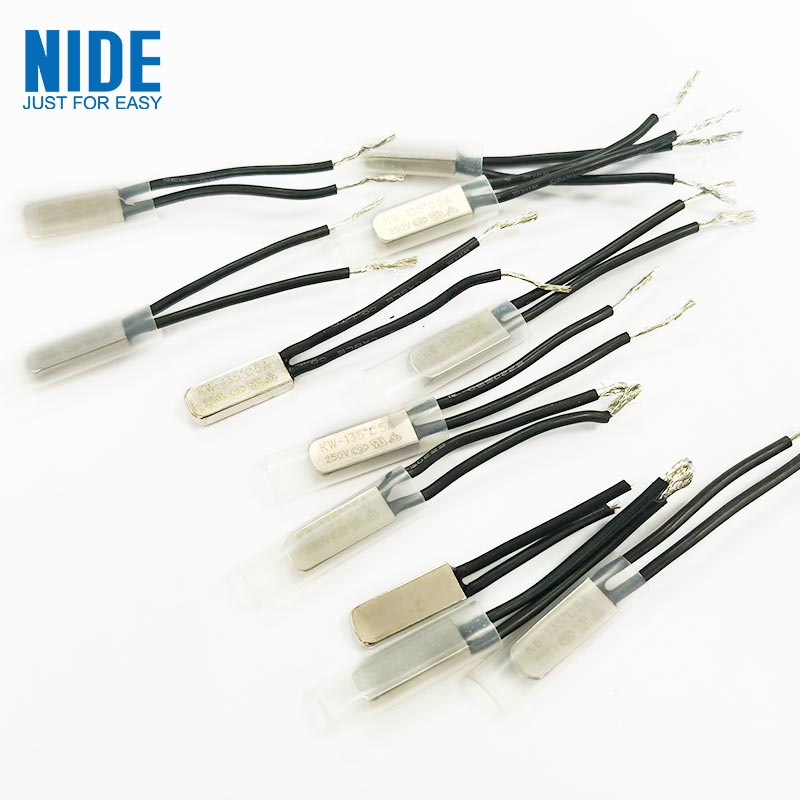

4. ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್ ಚಿತ್ರ

5 ಟಿಪ್ಪಣಿಗಳು:

5.1 ಕ್ರಿಯೆಯ ತಾಪಮಾನ ಪತ್ತೆಯ ತಾಪನ ದರವನ್ನು 1 °C/1ನಿಮಿಷಕ್ಕೆ ನಿಯಂತ್ರಿಸಬೇಕು;

5.2 ರಕ್ಷಕ ಶೆಲ್ ಬಳಕೆಯ ಸಮಯದಲ್ಲಿ ಬಲವಾದ ಪ್ರಭಾವ ಮತ್ತು ಒತ್ತಡವನ್ನು ತಡೆದುಕೊಳ್ಳುವುದಿಲ್ಲ.

ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ಥರ್ಮಲ್ ಪ್ರೊಟೆಕ್ಟರ್:

1. ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ಸೀಸದ ತಂತಿ: ಗ್ರಾಹಕ ಅಗತ್ಯಗಳಿಗೆ ಅನುಗುಣವಾಗಿ ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ತಂತಿ ವಸ್ತು, ಉದ್ದ ಮತ್ತು ಬಣ್ಣ

2. ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ಲೋಹದ ಶೆಲ್: ಪ್ಲಾಸ್ಟಿಕ್ ಚಿಪ್ಪುಗಳು, ಕಬ್ಬಿಣದ ಚಿಪ್ಪುಗಳು, ಸ್ಟೇನ್‌ಲೆಸ್ ಸ್ಟೀಲ್ ಚಿಪ್ಪುಗಳು ಮತ್ತು ಇತರ ಲೋಹದ ಚಿಪ್ಪುಗಳನ್ನು ಒಳಗೊಂಡಂತೆ ಗ್ರಾಹಕರ ಅಗತ್ಯಗಳಿಗೆ ಅನುಗುಣವಾಗಿ ವಿವಿಧ ವಸ್ತುಗಳ ಚಿಪ್ಪುಗಳನ್ನು ಕಸ್ಟಮೈಸ್ ಮಾಡಿ.

3. ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ಶಾಖ ಕುಗ್ಗಿಸಬಹುದಾದ ತೋಳು: ಗ್ರಾಹಕರ ಅಗತ್ಯಗಳಿಗೆ ಅನುಗುಣವಾಗಿ ವಿವಿಧ ಹೆಚ್ಚಿನ ತಾಪಮಾನ ನಿರೋಧಕ ಪಾಲಿಯೆಸ್ಟರ್ ಶಾಖ ಕುಗ್ಗಿಸಬಹುದಾದ ತೋಳುಗಳನ್ನು ಕಸ್ಟಮೈಸ್ ಮಾಡಿ
